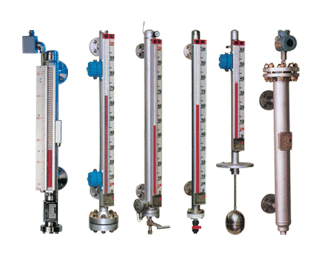

KP-UHZ系列磁翻板液位計，是本公司引進、吸收國外同類產品，并加以吸收、消化、提高，按原化學工業部頒布的磁性液位計標準HG／T21584-95的產品。可用于各種塔、罐槽、球形容器和鍋爐等設備的介質液位檢測。該系列磁性液位計可以做到高密封，防泄漏和適應高壓高溫、腐蝕性條件下的液位測量，具有可靠的安全性，它彌補了玻璃板(管)液位計指示不清晰，易破碎的不足，不受高、低溫度劇變的影響，不需多組液位計的組合。全過程測量無盲區，顯示醒目、讀數直觀，且測量范圍大。特別是現場指示部分，由于不與液體介質直接接觸，所以對高溫、高壓、高粘度、有毒有害、強腐蝕性介質，更顯其優越性。因此，它比傳統的玻璃管，板式液位計具有更高的可靠性、安全性、先進性、實用性。
磁翻板液位計的zui顯著特點是液體介質與指示器隔離，所以在任何情況下都可靠、耐用，而且各種型號的液位計配上液位報警、控制開關，可實現液位或界位的上、下限越位報警，控制或連鎖；配上靜壓式液位變送器或干簧-電阻式液位變送器，可將液位，界位信號轉換成二線制4-20mADC標準信號，實現遠距離指示、檢測、記錄與控制。該系列磁翻板液位計可廣泛適用于電力、石油、化工冶金環保、船舶、建筑、食品等各行業過程中的液位測量與控制。
二、技術參數
1.測量范圍：300～15000mm
2.準確度： ±10mm，±16mm
3.翻柱直徑：10mm,16mm
4.工作壓力：≤2．5Mpa(2.5MPa以上可另行設汁) 防腐型≤0．6Mpa
5.介質密度（g/cm3）：0.5～2
6.介質溫度：-20℃ +250℃(特殊要求可達450℃)
7.介質粘度：≤0.4Pa.S，對于粘度大的介質或溫度低時易結品的介質，可根據用用戶要求選用加熱型夾套式液位汁。
8.環境振動：頻率≤25Hz，振幅≤0．5mm
9.跟隨速度：≤0.08m/s
10.安裝方式：側裝式、頂裝式、底裝式
11.防護等級：IP65
12.防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
13.傳輸方式：4～20mA 或 開關量
14.連按法蘭：HG20592～20635-97法蘭標準，若采用其他法蘭標準(如GB、ANSI、DIN等標準)請用戶在定貨時注明。 對于高壓型側裝式磁性液位計連接法蘭采用HG20595－用97帶頸對焊連接法蘭DN25、KP6.0或KPl0Mpa，密封面形式突面或凸面，如有特殊要求可在訂貨時注明

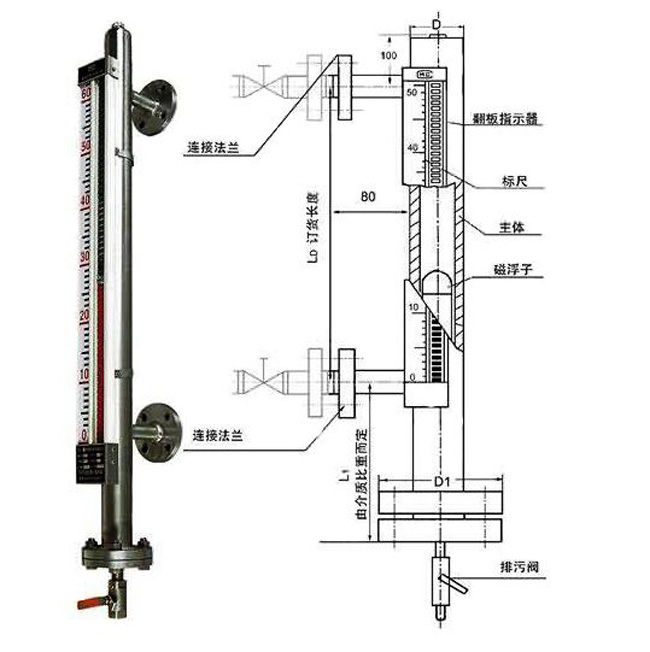

三、結構原理
液位計根據浮力原理和磁性耦合作用而成。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180。，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。
四、選型說明
|
型 號 KP-UHZ |
結構特點 | 接液材質 |
測量范圍 (mm) |
適用介質條件 | 法蘭連接 | 重量 | |||||
|
溫度 (℃) |
壓力 (Mpa) |
密度 g/cm3 |
粘度 (Pa.s) |
DN | KP |
基本 重量 |
加長 基本 重量 |
||||
| C10 | 標準型 |
1Cr18Ni 9Ti0Cr18Ni9 (304) |
300- 8000 |
-20 +150 |
0-2.45 | 0.5-2 | ≤0.04 | 25 |
1.0 1.6 |
6 | 5 |
| C11 | 高壓型 |
300- 8000 |
-20 +150 |
2.45-9.6 | 0.5-2 | ≤0.04 | 25 |
2.5 4.0 |
6 | 6 | |
| C12 |
高溫型 高壓型 |
300- 8000 |
-20 +350 |
2.45-9.6 | 0.5-2 | ≤0.04 | 25 |
6.3 1.0 |
6 | 6 | |
| C13 |
低溫型號 (防霜型) |
300- 3500 |
>-40 | 0-2.45 | 0.5-2 | ≤0.04 | 25 |
1.6 2.5 |
6 | 7.5 | |
| C14 |
液氨、液 化石油氣 專用型 |
300- 15000 |
-20 +150 |
0-2.45 | 0.45-0.7 | ≤0.05 | 25 | 2.5 | 6.5 | 6 | |
| C15 | 耐腐型 |
00Cr17Ni14Mo2 (316L) |
300- 8000 |
-20 +150 |
0-2.45 | 0.5-2 | ≤0.04 | 25 | 1.6 | 6 | 5 |
| C16 |
防腐型（ PP外層玻 璃鋼） |
PP |
300- 5000 |
20 +100 |
0-0.6 | 0.5-2 | ≤0.04 | 32 | 1.6 | 3 | 3 |
| C17 |
防腐型（ PVC 外層 玻 璃鋼） |
U-PVC |
300- 5000 |
20 +60 |
0-0.5 | 0.5-2 | ≤0.04 | 32 | 1.6 | 3 | 3 |
| C18 | 防腐型 | ABS |
300- 5000 |
-20 +120 |
0-0.6 | 0.5-2 | ≤0.04 | 32 | 1.0 | 3 | 3 |
| C19 |
防腐型（ 不銹鋼內 襯PP） |
PP |
300- 15000 |
-20 +100 |
0-1.0 | 0.5-2 | ≤0.04 | 25 | 1.6 | 4 | 5 |
| C20 | 防腐型 | PE |
300- 5000 |
20 +40 |
0-0.6 | 0.5-2 | ≤0.04 | 25 | 1.6 | 6 | 7 |
| C21 |
蒸氣夾套 加熱型 |
1Cr18Ni9Ti |
300- 15000 |
-20 +150 |
0-2.45 | 0.5-2 | ≤0.05 | 32 | 1.6 | 6 | 8 |
| C22 |
高粘度 介質型 |
0Cr18Ni9 (304) |
300- 15000 |
-20 +150 |
0-2.45 | 0.5-2 | ≤0.05 | 32 | 1.6 | 6 | 5 |
| C23 |
食品專 用型 |
1Cr18Ni9Ti |
300- 15000 |
-20 +150 |
0-1.6 | 0.5-2 | ≤0.05 | 50 | 1.6 | 7 | 5 |
| 配套儀表及附件內容 | ||||||||||
| O | 盲板法蘭，不配排污閥 | |||||||||
| L | 液位計底部配排污閥 | |||||||||
| O | 無液位報警開關 | |||||||||
| H | 高位報警開關AK-3型，有記憶功能，故障不排除，信號不消除 | |||||||||
| L | 低位報警開關AK-4型，有記憶功能，故障不排除，信號不消除 | |||||||||
| B | 高位、低位報警開關全配，有記憶功能AK-3型和AK-4型 | |||||||||
| G | 高位報警開關，區域型報警AK-1型 |
附DF-1型轉換言放大器壹臺 PF113A插座壹只 JTX-012-22F大功率繼電器（單點：壹只，雙點貳只）PF083A插座 |
||||||||
| D | 低位報警開關，區域型報警AK-1型 | |||||||||
| Q | 高位、低位報警開關全配，區域型報警AK-1型貳臺 | |||||||||
| S | 高位和低位一體化型報警開關，區域型報警AK-2型 | |||||||||
| O | 無液位控制開關 | |||||||||
| H | 上限控制開關，單點干簧CK-1型 | |||||||||
| L | 下限控制開關，單點干簧CK-1型 | |||||||||
| B | 上限、下限控制開關全配，單點干簧CK-1型貳付 | |||||||||
| W | 上限、下限控制開關一體化，雙點干簧CK-2型 | |||||||||
| T | 上限控制開關，霍爾型傳感器CK-3型 | |||||||||
| L | 下限控制開關，霍爾型傳感器CK-4型 | |||||||||
| E | 上限、下限控制開關全配，霍爾型傳感器CK-3型貳付 | |||||||||
| C | 上限、下限控制開關一體化，霍爾型傳感器CK-4型 | |||||||||
| O | 無遠傳變送器裝置 | |||||||||
| R | 配LB型捆綁式變送器，輸出二線制4-20mADC | |||||||||
| S | 靜壓式遠傳變送器，（URS-100）輸出二線制4-20mADC | |||||||||
| O | 普通防水型 | |||||||||
| B | 本質安全型ibⅡCT4，可配齊納安全柵或IS4041-Ex隔離柵 | |||||||||
| Bd | 隔爆型dⅡCT4 | |||||||||
| O | 不配遠傳顯示儀表 | |||||||||
| A | 數字、光柱顯示調節報警儀 XGTH-510（豎式） | |||||||||
| B | 數字、光柱顯示調節報警儀 XGTA-810（橫式） | |||||||||
| C | 數字顯示調節報警儀 XMTA-810（橫式） | |||||||||
| E | 雙光柱液位顯示儀 XGH-202（豎式） | |||||||||
| D | 智能型液位/容量（重量）顯示調節儀XMT-620（橫式） | |||||||||
| -□□□□ | 測量范圍 | |||||||||
| -□□ | 介質密度(g/cm3) | |||||||||
| - | D | 開口常壓容器 | ||||||||
| □ | 工作壓力(MPa) | |||||||||
