熱電偶
應用
通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量各種過程中0～1300℃范圍內的液體、蒸汽和氣體介質以及固體表面溫度。
特點
●裝配簡單，更換方便；
●壓簧式感溫元件，抗振性能好；
●測量范圍大；
●機械強度高，耐壓性能好；
●熱響應時間快；
●使用壽命長；
工作原理
熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。
主要技術參數
○產品執行標準
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
○常溫絕緣電阻
熱電偶在環境溫度為20±15℃，相對濕度不大于80%，試驗電壓為500±50V（直流）電極與外套管之間的絕緣電阻≥100MΩ.m。
熱電偶冷端補償計算方法：
從毫伏到溫度：測量冷端溫度，換算為對應毫伏值，與熱電偶的毫伏值相加，換算出溫度；
從溫度到毫伏：測量出實際溫度與冷端溫度，分別換算為毫伏值，相減後得出毫伏值，即得溫度
熱電偶的結構形式為了保證熱電偶可靠、穩定地工作，對它的結構要求如下：
1、組成熱電偶的兩個熱電極的焊接須牢固；
2、兩個熱電極彼此之間應很好地絕緣，以防短路；
3、補償導線與熱電偶自由端的連接要方便可靠；
4、保護套管應能保證熱電極與有害介質充分隔離。
○測量范圍及允差
| 型號 | 分度號 | 允許誤差與偶材等級 | |||
| I級 | II級 | ||||
| 允差值 | 測溫范圍℃ | 允差值 | 測溫范圍℃ | ||
| WRN | K |
±1.5℃ ±0.004│t│ |
-40～+375 375～1000 |
±2.5℃ ±0.0075│t│ |
-40～+333 333～1200 |
| WRM | N |
±1.5℃ ±0.004│t│ |
-40～+375 375～1000 |
±2.5℃ ±0.0075│t│ |
-40～+333 333～1200 |
| WRE | E |
±1.5℃ ±0.004│t│ |
-40～+375 375～800 |
±1.5℃ ±0.004│t│ |
-40～+333 333～900 |
| WRF | J |
±1.5℃ ±0.004│t│ |
-40～+375 375～750 |
±1.5℃ ±0.004│t│ |
-40～+333 333～750 |
| WRC | T |
±1.5℃ ±0.004│t│ |
-40-～+125 125～350 |
±1℃ ±0.0075│t│ |
-40～+333 133～350 |
| WRP | S |
±1℃ ±[1+0.003（t-1100）] |
0～+1100 1100～1600 |
±2.5℃ ±0.0025│t│ |
0～600 600～1600 |
○接線盒形式
防水式 防噴式
注意：電氣出口M未特殊指明，一律視為M20×1.5。
型號命名方法
| W | 溫度儀表 | |||||||||
|
| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |
R | 熱電偶 | ||||||||
|
| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |
感溫元件材料 分度號 | |||||||||
|
M N E F C P Q R |
鎳鉻硅-鎳硅 N 鎳鉻-鎳硅 K 鎳鉻-銅鎳 E 鐵-銅鎳 J 銅-銅鎳 T 鉑銠10-鉑 S 鉑銠13-鉑 R 鉑銠30-鉑6 B |
|||||||||
|
| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |
偶絲對數 | |||||||||
|
無 2 |
單支 雙支 |
|||||||||
|
| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |
安裝固定形式 | |||||||||
|
1 2 3 4 5 6 |
無固定裝置 固定螺紋 活動法蘭 固定法蘭 活絡管接頭式 錐形固定螺紋式 |
|||||||||
|
| | | | | | | | | | | | | | | | | |
接線盒形式 | |||||||||
|
2 3 |
防噴式 防水式 |
|||||||||
|
| | | | | | | | | | | | | | | | | |
保護管直徑 | |||||||||
|
0 1 2 3 |
Φ16 Φ20 Φ16高鋁質管 Φ20高鋁質管 |
|||||||||
|
| | | | | | | | | | |
工作端形式 | |||||||||
| G | 變截面 | |||||||||
|
| | | | | | | | |
||||||||||
| W | R | N | 2 | —— | 2 | 3 | 1 | G | 典型型號示例 | |
1）型號
2）分度號
3）精度等級
4）安裝固定形式
5）保護管材質
6）長度或插入深度
例A：熱電偶，K型，Ⅰ級，固定螺紋 M27×2，保護管316L，長度450mm，插入深度300mm。WRN-220，K偶，L×I=450×300，Ⅰ級，保護管316L，螺紋M27×2。
熱電偶（適用于鎧裝和隔爆熱電偶
| 序號 | 形式 | 保護管材質 | 公稱壓力 | 熱響應時間 | 備注 |
| 1 | 無固定 |
高鋁質 (僅適用于N或K分度號) 1Cr18Ni9Ti 0Cr25Ni20 (適用于所有選型上熱電偶) |
常壓 |
＜24S (適用于工作溫度截面式) ＜90S (除了變截面式) |
保 護管直徑為 Φ16、Φ20 Φ16高鋁質管 Φ20高鋁質管具體要求雙方協商而定 |
| 2 | 固定螺紋 | ≤10MPa | |||
| 3 | 活動法蘭 | 常壓 | |||
| 4 | 固定法蘭 | ≤2.5MPa | |||
| 5 | 活絡管接頭式 | 常壓 | |||
| 6 | 錐形固定螺紋式 | ≤30MPa | |||
| 7 | 直形管接頭式 | 常壓 | |||
| 8 | 固定螺紋管接頭式 | ||||
| 9 | 活動螺紋管接頭式 |

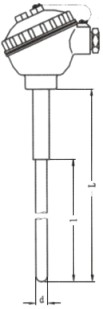

| 固定裝置類型 | 插入深度L （mm） | 附注 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 150 | 200 | 250 | 300 | 350 | 500 | 1000 | 1500 | 2000 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 無固定 |
|
保護管總長 L=l+150插入 深度及其保 護管材質可 按協議定貨 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 固定螺紋 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 活動法蘭 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 固定法蘭 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 活絡管接頭式 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 錐形固定螺紋式 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 直形管接頭式 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 固定螺紋管接頭式 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 活動螺紋管接頭式 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 材質 | 使用溫度 | 特點及用途 |
| 1Cr185Ni9Ti | -200～800 | 具有高溫耐蝕性，通常作為一般熱鋼使用 |
| 304 | -200～800 | 低碳含量，具有良好耐晶間腐蝕性，通常作為一般耐熱鋼使用 |
| 316 | -200～750 | 低碳含量，具有良好耐晶間腐蝕性，作為耐腐蝕鋼使用 |
| 316L | -200～750 | 超低碳含量，具有良好耐晶間腐蝕性，作為耐腐蝕鋼使用 |
| 310S | -200～1000 | 具有高溫抗氧化性，耐腐蝕型通常作為熱鋼使用 |
| GH3030 | 0～1100 | 鎳基高溫合金鋼，具有優良抗氧化性，耐腐蝕型，通常作為耐熱鋼使用 |
