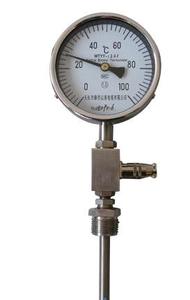

遠傳溫度計
產品圖片
產品介紹
遠傳溫度計是將熱電阻或熱電偶的信號遠傳功能與雙金屬溫度計就地指示功能相結合，遠傳溫度計供應信息它既能滿足現場測溫需求，亦能滿足遠距離傳輸需求，遠傳雙金屬溫度計可以直接測量各種過程中的 -40～+600℃范圍內液體、蒸氣和氣體介質以及固體表面的溫度測量。
1、應用
遠傳溫度計采用雙金屬溫度計與熱電偶，熱電阻一體的方式,既滿足現場測溫需求，亦滿足遠距離傳輸需求,可以直接測量各種過程中的 -80-+500 ℃范圍內液體、蒸氣和氣體介質以及固體表面測溫。
2、主要技術參數
◆標度盤公稱直徑：100、150
◆熱響應時間：≤40s
◆精度等級：1.0、1.5
◆熱電偶：I級 1.5℃；II級 2.5℃
◆熱電阻：A級 ±（0.15+0.005ItI）B 級 ±0.30+0.005
◆防護等級：IP55
3、遠傳溫度計外形及尺寸
| 形 式 | D | A | B | E | d |
| 徑向型 | 105 | 23 | 73 |
Φ10 Φ12 Φ14 |
|
| 155 | 23 | 73 | |||
| 軸向型 | 105 | 50 | 110 | 34 | |
| 155 | 50 | 110 | 34 | ||
| 萬向型 | 105 | 23 | 178 | 120 | |
| 155 | 23 | 178 | 120 | ||
| 電接點軸向型 | 105 | 40 | 135 | ||
| 電接點徑向型 | 105 | 72 | 150 | 42 | |
| 電接點萬向型 | 105 | 40 | 175 | 98 |
4、型號及規格
| 型 號 | 分 度 號 | 測溫范圍℃ | 精度等級 | 保護管材料 | 插入長度 |
| WSSE-401 | E |
-80-+40 -40-+80 0-50 0-100 0-150 0-200 0-300 0-400 0-500 |
1 ． 5 |
1Cr18Ni9Ti 304 316 316L 哈氏 C-276 |
150 200 300 400 500 750 1000 |
| WSSE-501 | |||||
| WSSE-411 | |||||
| WSSE-511 | |||||
| WSSE-481 | |||||
| WSSE-581 | |||||
| WSSP-401 | Pt100 | ||||
| WSSP-501 | |||||
| WSSP-411 | |||||
| WSSP-511 | |||||
| WSSP-481 | |||||
| WSSP-581 | |||||
| WSSXE-401 | E | ||||
| WSSXP-401 | Pt100 | ||||
| WSSXE-411 | E | ||||
| WSSXP-411 | Pt100 | ||||
| WSSXE-481 | E | ||||
| WSSXP-481 | Pt100 |
保護管其余材質根據協議訂貨
5、 選型須知
◆ 型號
◆熱電偶/熱電阻分度號
◆ 熱電偶/熱電阻精度等級
◆ 雙金屬溫度計精度等級
◆ 測溫范圍
◆ 安裝固定形式
◆ 保護管材質
◆ 插入長度
例A：遠傳溫度計，軸向型，E型 I級 測溫范圍0-400℃。活動螺紋M27x2，保護管316插入長度300mm.即為：WSSE-401 0-400℃ l=300mm I級 保護管316
產品展示
