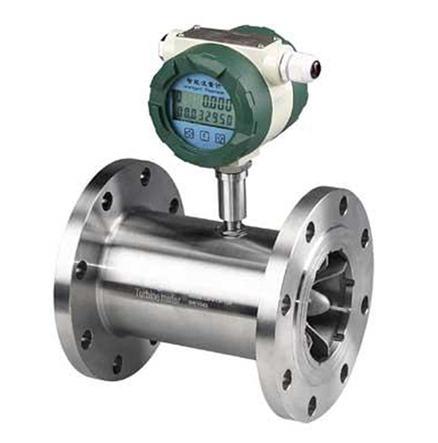

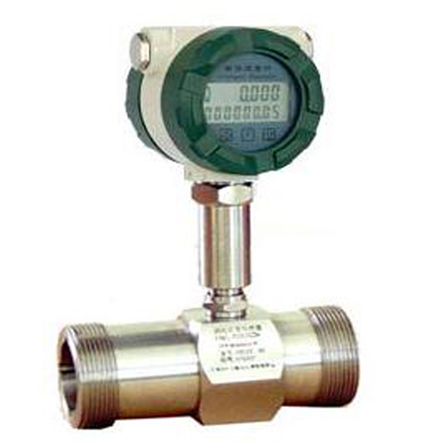

產品概述：
渦輪流量傳感器（以下簡稱傳感器）基于力矩平衡原理，屬于速度式流量儀表。傳感器具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點，廣泛用于石油、化工、冶金、供水、造紙等行業，是流量計量和節能的理想儀表。傳感器與顯示儀表配套使用，適用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質的液體。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等。選用本產品的防爆型式(Exm = 2 * ROMAN IIT6),可在有爆炸危險的環境中使用。
傳感器適用于在工作溫度下粘度小于5×10-6m2/s的介質，對于粘度大于5×10-6m2/s的液體，要對傳感器進行實液標定后使用。如用戶需用特殊形式的傳感器，可協商訂貨，需防爆型傳感器時，在訂貨中加以說明。
工作原理：
流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量或總量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：
式中：
f —— 脈沖頻率[Hz]
k —— 傳感器的儀表系數[1/m3]，由校驗單給出。若以[1/L]為單位
Q —— 流體的瞬時流量（工作狀態下）[m3/h]
3600 —— 換算系數
每臺傳感器的儀表系數由制造廠填寫在檢定證書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。
技術性能：
| 公稱通徑DN | 流量范圍m3/h | 流體溫度℃ |
公稱壓力KP (Mpa) |
環境溫度℃ | 相對濕度％ | zui大壓力損失MPa | |||||
|
基本誤差 ±0.2％ |
基本誤差 ±0.5％ |
基本誤差 ±1.0％ |
|||||||||
| 下限 | 上限 | 下限 | 上限 | 下限 | 上限 | ||||||
| 2A |
|
|
|
|
0.01 | 0.13 |
-20~+120 |
6.3 16 25 40 |
-25~+55 |
≤80 |
0.15 |
| 4A |
|
|
|
|
0.04 | 0.25 | 0.12 | ||||
| 6A |
|
|
0.1 | 0.6 | 0.1 | 0.6 | 0.08 | ||||
| 10A |
|
|
0.25 | 1.2 | 0.2 | 1.2 | 0.05 | ||||
| 15A | 1.2 | 5 | 0.6 | 4 | 0.5 | 5 | 0.035 | ||||
| 25A | 2 | 10 | 1.6 | 10 | 1 | 10 | |||||
| 40A |
|
|
3 | 20 | 2 | 20 | 2.5 |
0.025 |
|||
| 40B | 4 | 20 | 3 | 20 | 2.5 | 25 | |||||
| 50A |
|
|
6 | 40 | 4 | 40 | |||||
| 50B | 8 | 40 | 4 | 40 | 4 | 40 | |||||
| 80A |
|
|
16 | 100 | 10 | 100 | |||||
| 80B | 20 | 100 | 10 | 100 | 16 | 160 | |||||
| 100A |
|
|
25 | 160 | 20 | 200 | 1.6或2.5 | ||||
| 100B | 25 | 160 | 20 | 160 | 20 | 200 | |||||
| 150A |
|
|
50 | 300 | 40 | 400 | |||||
| 150B | 50 | 300 | 40 | 300 | 40 | 400 | |||||
| 200A | 120 | 600 | 100 | 600 | 80 | 800 | |||||
| 250A | 200 | 1000 | 160 | 1000 | 120 | 1200 | 1.6 | ||||
| 300A |
|
|
250 | 1600 | 180 | 1800 | |||||
的型號和規格代號表
| 型號 | 規格代號 | 說明 | ||
| KP-LW | 渦輪流量儀表 | |||
|
|
G | 傳感器 | ||
|
|
Q | 氣體 | ||
|
|
Y | 液體 | ||
|
公稱通徑 |
-2 | 2mm(管螺紋G3/8″) | ||
| -4 | 4mm(管螺紋G1/2″) | |||
| -6 | 6mm(管螺紋G1/2″) | |||
| -10 | 10mm(管螺紋G1/2″) | |||
| -15 | 15mm(管螺紋G1″) | |||
| -25 | 25mm(管螺紋G11/4″) | |||
| -40 | 40mm(法蘭型) | |||
| -50 | 50mm(法蘭型) | |||
| -80 | 80mm(法蘭型) | |||
| -100 | 100mm(法蘭型) | |||
| -150 | 150mm(法蘭型) | |||
| -200 | 200mm(法蘭型或者插入式) | |||
| -250 | 250mm(法蘭型或者插入式) | |||
| -300 | 300mm(法蘭型或者插入式) | |||
|
精度等級 |
A | 精度1％ | ||
| B | 精度0.5％ | |||
| C | 精度0.2％ | |||
|
信號輸出 |
M | 一體化液晶顯示并帶4~20mA電流輸出 | ||
| J | 配套流量積算儀分體顯示 | |||
| S | 配套流量積算儀分體顯示并輸出4~20mA | |||
| I | 4~20mA電流輸出 | |||
| T | 一體化液晶顯示 | |||
| P | 脈沖輸出 | |||
|
公稱壓力 |
C1 | KP1.6MPa | ||
| C2 | KP2.5MPa | |||
| C3 | KP4.0MPa | |||
| C4 | KP6.3MPa | |||
| C5 | KP16MPa | |||
| C6 | KP25MPa | |||
| C7 | KP40MPa | |||
| 防爆要求 | /NE | 不防爆 | ||
| /EX | 防爆等級dⅡBT4 | |||
| 溫度要求 | /NE | 常溫 | ||
| /HE | 120℃≥高溫≥150℃ | |||
| 其它要求 | /□ | 在訂貨時注明 | ||
表(三)
| 序號 | 故障現象 | 原因 | 消除方法 |
| 1 | 顯示儀對流量信號和檢驗信號均無顯示 |
1. 電源未接通或給定電壓不對。 2. 顯示儀有故障。 |
1. 接通電源，按要求給定電壓。 2. 檢修顯示儀表。 |
| 2 | 顯示儀表對“校驗”信號有顯示但對流量信號無顯示。 |
1. 傳感器與顯示儀間接線有誤，或有開路，短路，接觸不良等故障。 2. 放大器有故障或損壞。 3. 轉換器（線圈）開路或短路。 4. 葉輪被卡住。 管道無流體流動或堵塞。 |
1. 對照附圖四，檢查接線的正確 性和接線質量。 2. 維修或更換放大器。 3. 維修或更換線圈。 4. 清洗傳感器及管道。 開通閥門或泵，清洗管道。 |
| 3 | 顯示儀表工作不穩；計量不正確。 |
1. 實際流量超出儀表的計量范圍或工作狀態不穩定。 2. 儀表系數K設置有誤。 3. 傳感器內掛上纖維等雜質。 4. 液體內有氣泡存在。 5. 傳感器旁有較強的電磁場干擾。 6. 傳感器軸承及軸嚴重磨損。 7. 傳感器電纜屏蔽層或其它接地導線與線路地線斷開或接觸不良。 8. 顯示儀表故障。 |
1. 使被測流量與傳感器的測量范圍相適應，并穩定流量。 2. 使系數K設置正確。 3. 清洗傳感器。 4. 采取消氣措施，消除氣泡。 5. 盡量遠離干擾源或采取屏蔽措施。 6. 更換”導向件“或“葉輪軸”。 7. 對照附圖四，將線接好。 8. 檢修顯示儀表。 |
用戶遵守說明書的規定進行保管和使用的情況下，從制造廠發貨日起一年內，傳感器因制造不良以至不能正常工作時，制造廠可免費修理。
