一、產品簡介：
ET-3A型稱重傳感器 工藝成熟，質量可靠。適用于平臺秤、汽車衡、軌道衡等。
二、技術指標：
|
量程 |
0.2~200t |
輸入電阻 |
380±10Ω |
|
靈敏度 |
2.0±0.010mV/V |
輸出電阻 |
350±3Ω |
|
非線性 /滯后/重復性 |
± 0.05%FS |
絕緣電阻 |
≥ 5000 MΩ |
|
蠕 變 |
± 0.03%FS |
供橋電壓 |
10(DC/AC) V |
|
零點輸出 |
± 1.00%FS |
工作溫度 |
－ 20～＋60℃ |
|
零點溫度系數 |
± 0.03%FS/10℃ |
安全過載 |
150%FS |
|
輸出溫度影響 |
± 0.03%FS/10℃ |
材質 |
合金鋼 |
|
接線方式 |
輸入：紅（＋）黑（－） 輸出：綠（＋） 白（－） |
||

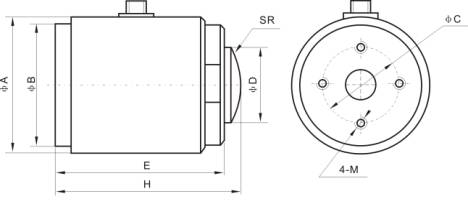

三、外形尺寸：
|
量程 t |
尺寸： mm |
|||||||
|
Ф A |
Ф B |
Ф C |
H |
E |
M |
SR |
Ф D |
|
|
0.2~0.7 |
60 |
52 |
30 |
88 |
79 |
5 |
35 |
20 |
|
1~5 |
74 |
68 |
38 |
100 |
91 |
6 |
65 |
28 |
|
7~10 |
86 |
78 |
56 |
130 |
120 |
8 |
85 |
32 |
|
15~30 |
86 |
78 |
56 |
140 |
125 |
10 |
200 |
40 |
|
40~60 |
98 |
94 |
68 |
150 |
133 |
12 |
350 |
65 |
|
100 |
106 |
98 |
68 |
190 |
138 |
16 |
500 |
80 |
|
150~200 |
148 |
166 |
100 |
220 |
204 |
20 |
1000 |
120 |
