一、產品簡介：
PE-4型箱式稱重傳感器為單點承載結構，出廠時已通過四角調整保證其在規定的承載平面內各點輸出一致。可用于制作由單只傳感器構成的各種形式電子臺秤，產品結構形式簡單、使用方便。
二、技術指標：
|
量程 |
50~2000Kg |
輸入電阻 |
410±15Ω |
|
靈敏度 |
2±0.1 mV/V |
輸出電阻 |
350±3Ω |
|
非線性 /滯后/重復性 |
± 0.02%FS |
絕緣電阻 |
≥ 5000 MΩ |
|
蠕 變 |
± 0.02%FS |
供橋電壓 |
10(DC/AC) V |
|
零點輸出 |
± 1.00%FS |
工作溫度 |
－ 20～＋60℃ |
|
零點溫度影響 |
± 0.02%FS/10℃ |
安全過載 |
120%FS |
|
輸出溫度影響 |
± 0.02%FS/10℃ |
材質 |
鋁合金 |
|
接線方式 |
輸入：紅（＋）黑（－） 輸出：綠（＋） 白（－） |
||

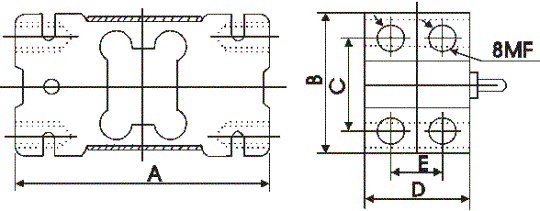

三、外形尺寸：
|
量程（ kg） |
A |
B |
C |
D |
E |
F |
zui大稱臺面積 |
|
50-200 |
156.0 |
75.0 |
50.0 |
44.0 |
24.0 |
M12×1.75 |
600×600 |
|
250-500 |
146.0 |
95.0 |
70.0 |
60.0 |
36.0 |
M12×1.75 |
600×600 |
|
750-2000 |
176.0 |
123.0 |
95.0 |
76.0 |
46.0 |
M16×2 |
800×1000 |
