一、產品簡介：
PE-1型鋁制傳感器系列產品為雙孔懸臂梁式結構，在制作過程中進行了溫度補償和四角調整等工藝處理。其高度低、體積小、適于制作電子計價秤、電子案秤，電子臺秤及其它小量程電子稱。
二、技術指標：
|
量程 |
0.3~250Kg |
輸入電阻 |
410±15Ω |
||
|
靈敏度 mV/V |
1±0.1(0.3-3kg) |
2±0.1(6-250kg) |
輸出電阻 |
350±3Ω |
|
|
非線性 /滯后/重復性 |
± 0.02%FS |
絕緣電阻 |
≥ 5000 MΩ |
||
|
蠕 變 |
± 0.02%FS |
供橋電壓 |
10(DC/AC) V |
||
|
零點輸出 |
± 1.00%FS |
工作溫度 |
－ 20～＋60℃ |
||
|
零點溫度影響 |
± 0.02%FS/10℃ |
安全過載 |
120%FS |
||
|
輸出溫度影響 |
± 0.02%FS/10℃ |
材質 |
鋁合金 |
||
|
接線方式 |
輸入：紅（＋）黑（－） 輸出：綠（＋） 白（－） |
||||

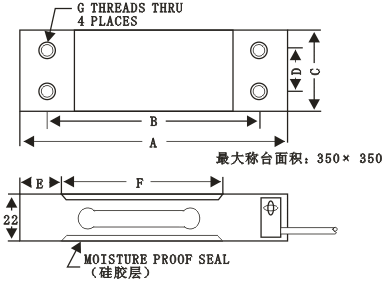

三、外形尺寸：
|
量程 (kg) |
A |
B |
C |
D |
E |
F |
M |
|
0.3~0.6 |
70.0 |
58.0 |
15.0 |
7.0 |
12.0 |
40.0 |
M3 |
|
1~3 |
70.0 |
58.0 |
15.0 |
7.0 |
12.0 |
46.0 |
M3 |
|
6~20 |
130.0 |
106.0 |
30.0 |
15.0 |
25.0 |
80.0 |
M6 |
|
25~35 |
130.0 |
106.0 |
40.0 |
15.0 |
25.0 |
80.0 |
M6 |
|
40~200 |
130.0 |
106.0 |
50.0 |
25.0 |
25.0 |
80.0 |
M6 |
|
200~250 |
130.0 |
106.0 |
50.0 |
25.0 |
25.0 |
80.0 |
M8 |
