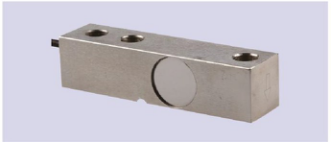

一、產品簡介：
GX-5B懸臂梁傳感器一端固定一端加載，重心低，安裝方便，互換性好。適用于汽車衡、電子秤、平臺秤、料斗秤等。可選擇內置式三線制放大器，4-20mA或0-5V輸出。
二、技術指標：
|
量程 |
0.2~10t（2~100kN) |
輸入電阻 |
380±10Ω |
|
靈敏度 |
2.0 mv/v |
輸出電阻 |
350±3Ω |
|
綜合精度 |
0.02~0.05%F.S |
絕緣電阻 |
＞5000 MΩ |
|
蠕變 |
±0.02%F.S/30min |
供橋電壓 |
建議10V DC |
|
零點輸出 |
±1%F.S |
工作溫度 |
-20～+65℃ |
|
零點溫度影響 |
±0.02%F.S/10℃ |
安全過載 |
150%F.S |
|
輸出溫度影響 |
±0.02%F.S/10℃ |
材質 |
合金鋼或不銹鋼 |
|
接線方式 |
輸入：紅（＋）黑（－） 輸出：綠（＋） 白（－） |
||
|
放大器接線方式 |
電源：紅 公共端：綠 輸出：黃 |
||

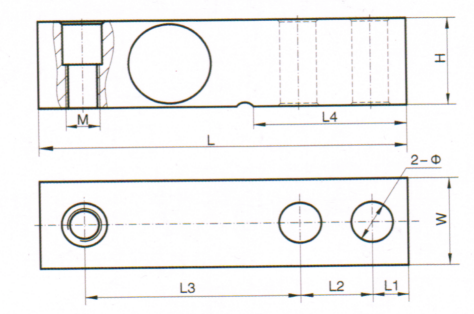

三、外形尺寸：
|
量程 |
尺寸/mm |
|||||||||
|
KN |
相當于t |
L |
L1 |
L2 |
L3 |
L4 |
H |
φ |
M |
W |
|
2-25 |
0.2-2.5 |
130 |
15.8 |
25.4 |
76.2 |
54 |
31.8 |
12.7 |
M12/M16 |
31.8 |
|
30~50 |
3-5 |
171 |
19.1 |
38.1 |
95.3 |
80 |
38.1 |
20 |
M18*1.5 |
38.1 |
|
100 |
10 |
222.5 |
25.4 |
50.8 |
123.8 |
110 |
50.8 |
26 |
M24*2 |
50.8 |
