一、產品簡介：
產品出廠時經過四角調整，保證其在規定的受載平面內各點輸出一致，可用于制造由單支傳感器構成的各種形式的電子秤、專用秤。
二、技術指標：
|
量程 |
50~2000Kg |
輸入阻抗 |
380±10Ω |
|
靈敏度 |
2.0 mV/V |
輸出阻抗 |
350±3Ω |
|
非線性 /滯后/重復性 |
± 0.03%F.S |
絕緣電阻 |
≥ 5000 MΩ |
|
蠕變 |
± 0.03%F.S |
供橋電壓 |
10（DC/AC）V |
|
零點輸出 |
± 1.00%F.S |
工作溫度 |
-20～+65℃ |
|
零點溫度影響 |
± 0.03%F.S/10℃ |
安全過載 |
150%F.S |
|
輸出溫度影響 |
± 0.03%F.S/10℃ |
材質 |
合金鋼 |
|
接線方式 |
輸入：紅（＋）黑（－） 輸出：綠（＋） 白（－） |
||

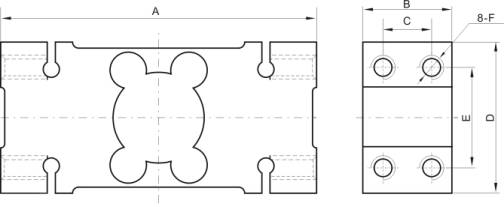

三、外形尺寸：
|
量程： Kg |
尺寸： mm |
|||||
|
A |
B |
C |
D |
E |
F |
|
|
50~200 |
156 |
44 |
24 |
75 |
20 |
M12 |
|
300~700 |
146 |
60 |
36 |
95 |
70 |
M12 |
|
1000~2000 |
176 |
76 |
46 |
125 |
95 |
M16 |
